Пололу - A-Star 32U4 Micro

  1. обзор
  2. Характеристики
  3. Распиновка
  4. Включенное оборудование
  5. Семья А-Стар

A-Star 32U4 Micro, вид снизу с кварталом США для справки размера.

обзор

Pololu A-Star 32U4 Micro - это программируемый модуль общего назначения, основанный на микроконтроллере ATmega32U4 AVR от Microchip (ранее Atmel), который имеет 32 КБ флэш-памяти программ, 2,5 КБ ОЗУ и встроенную функцию USB. Встроенные функции A-Star (сокращенно A *) включают в себя резонатор 16 МГц, разъем USB Micro-B, разъем для системного программирования (ISP) и пару светодиодных индикаторов. Регулятор напряжения и схема выбора мощности позволяют питать плату от USB или от внешнего источника 5,5 В до 15 В, в то время как самовосстанавливающийся предохранитель PTC на источнике питания USB VBUS и обратная защита на VIN помогают защитить ее от случайного повреждения.

A-Star 32U4 Micro выделяет 15 линий ввода / вывода общего назначения вдоль двух рядов выводов, в том числе 7 используются в качестве ШИМ-выходов и 8 - в качестве аналоговых входов; Доступ к трем другим контактам GPIO возможен через 6-контактный разъем ISP. Он вмещает все это в 20-контактный двойной линейный корпус (DIP) размером всего 1 ″ × 0,6 ″ (даже меньше, чем у конкурирующих плат ATmega32U4, таких как Teensy 2.0 и Pro Micro), а расстояние между выводами 0,1 ″ делает A * прост в использовании с макеты без припоя , доски для серфинга и шаг 0,1 ″ соединители ,

Наш всеобъемлющий руководство пользователя предоставляет основы, необходимые для начала работы с A-Star, а также подробную техническую информацию для опытных пользователей.

Этот продукт требует Кабель USB A к Micro-B (не входит в комплект) для подключения к компьютеру.

Характеристики

  • Размеры: 1 "× 0,6" (1,05 "× 0,6", включая разъем USB Micro-B)
  • Программируемый микроконтроллер ATmega32U4 AVR 16 МГц
    • Флэш-память 32 КБ (4 КБ используется загрузчиком, по умолчанию для пользовательской программы доступно 28 КБ)
    • 2,5 КБ SRAM
    • 1 КБ EEPROM
    • Родной полноскоростной USB (12 Мбит / с)
  • Предустановлен Arduino-совместимым загрузчиком (не требуется внешний программист)
  • Много линий ввода / вывода в небольшом пакете
    • 15 универсальных выводов ввода / вывода, доступных по бокам платы
    • 3 дополнительных вывода ввода / вывода доступны в заголовке провайдера
    • 7 контактов могут быть настроены как аппаратные выходы ШИМ
    • 8 контактов могут быть настроены как аналоговые входы
  • 2 управляемых пользователем светодиода
  • Может питаться от USB или от внешнего источника 5,5 В до 15 В на VIN
  • Предохранитель PTC от источника VBUS
  • Защита от обратного напряжения на питании VIN
  • 6-контактный разъем ISP для использования с внешний программист
  • комплексный руководство пользователя

Совместимость с Arduino

A-Star 32U4 поставляется с предварительно загруженным Arduino-совместимым загрузчиком (который использует 4 КБ флэш-памяти, оставляя 28 КБ доступным для пользовательской программы). Мы предоставляем программное дополнение, которое позволяет легко программировать плату из среды Arduino.

A-Star 32U4 использует тот же микроконтроллер, что и Ардуино Леонардо а также Ардуино Микро и работает на той же частоте, что делает его столь же мощным. Хотя на более крупных платах имеется еще несколько выводов ввода / вывода, A-Star 32U4 Micro умещается в два раза меньше, чем Arduino Micro, и занимает всего 11% площади по сравнению со стандартным полноразмерным Arduino!

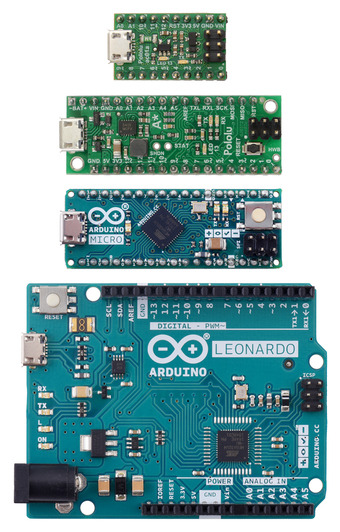

Pololu A-Star 32U4 Micro, Pololu A-Star 32U4 Mini SV, Ардуино Микро и Ардуино Леонардо.

Распиновка

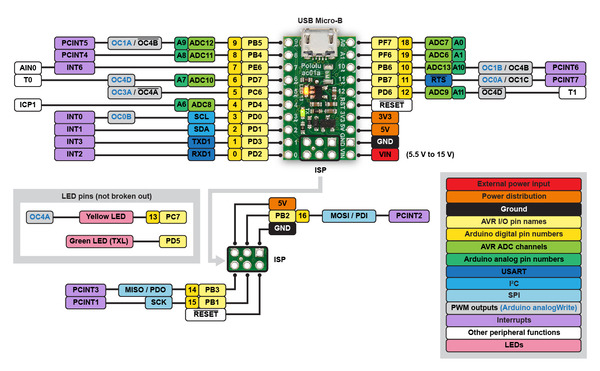

На этой схеме обозначены контакты ввода-вывода и питания на A-Star 32U4 Micro; это также доступно как PDF для печати (409 тыс. Pdf). Для получения дополнительной информации о микроконтроллере ATmega32U4 на этой плате см. Микрочип ATmega32U4 документация ,

На печатной плате A * напечатаны индикаторы, которые можно использовать для быстрого определения возможностей каждого вывода: треугольник рядом с выводом означает, что его можно использовать в качестве аналогового входа, а символ прямоугольной формы под номером вывода означает, что его можно использовать. в качестве выхода ШИМ.

Плата может питаться либо напрямую от источника USB 5 В, либо от отдельного источника от 5,5 до 15 В на выводе VIN, который понижается до 5 В с помощью регулятора с малым падением напряжения (LDO) 100 мА; Вы можете получить доступ к этому источнику питания 5 В через вывод напряжения питания 5 В. Кроме того, ATmega32U4 содержит внутренний регулятор 3,3 В, выход которого доступен на выводе 3V3. Ток, потребляемый от выхода 3V3, не должен превышать около 50 мА, а когда плата питается от VIN, сумма выходного тока 5V, выходного тока 3V3, выходного тока GPIO и тока, используемого самой платой (обычно около 25 мА) не должен превышать 100 мА.

Включенное оборудование

Отрыв 1 × 20-контактный 0,1 ″ мужской заголовок входит в комплект A-Star 32U4 Micro, который можно запаять для использования платы с досками для картона, Макеты , или же 0,1 ″ гнездовые разъемы , (Заголовки могут поставляться уже разделенными на две части 1 × 10.) Также включен заголовок 2 × 3, который можно установить, чтобы разрешить внешнее программирование микроконтроллера через интерфейс AVR ISP, например, с помощью нашего USB AVR программатор ,

) Также включен заголовок 2 × 3, который можно установить, чтобы разрешить внешнее программирование микроконтроллера через интерфейс AVR ISP, например, с помощью нашего   USB AVR программатор   ,

A-Star 32U4 Micro с включенными дополнительными заголовками.

A-Star 32U4 Micro с включенными дополнительными заголовками

A-Star 32U4 Micro с паяными разъемами и подключенным USB-кабелем.

Семья А-Стар

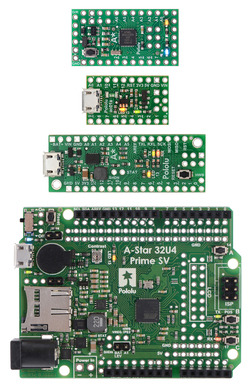

Сверху вниз: A-Star 328PB Micro, 32U4 Micro, 32U4 Mini SV и 32U4 Prime SV.

A-Star 32U4 Micro является частью нашей большой Семья А-Стар все члены которого основаны на микроконтроллерах AVR и предварительно загружены совместимыми с Arduino загрузчиками. В приведенной ниже таблице показаны некоторые основные характеристики и характеристики наших плат микроконтроллеров A-Star, которые помогут вам выбрать правильный вариант для вашего приложения.
